Signatures des combinaisons sismiques

Le calcul sismique, selon les P.S.92 par exemple, impose l'utilisation de combinaisons quadratique. Ce qui implique que le résultat sismique pour un séisme dans une direction donnée est toujours positif.

Or, le signe des efforts est important, notamment pour des règlements où le changement d'allure des graphes permet de prendre en compte des coefficients règlementaires (exemple CM66, coefficient C voir article3.642-2). C'est pour cela qu'il est possible de signer les résultats issus des combinaisons quadratiques. Cette fonctionnalité se trouve dans le menu "Analyse>>Type d'analyse..." dans l'onglet "Signe de la combinaison".

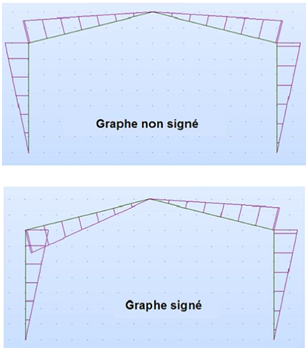

Affichage du diagramme des moments sous la somme quadratique CQC:

La résolution du problème consiste à trouver les modes dominants dans les différentes directions. On trouve la réponse dans le tableau des modes propres (menu déroulant "Résultats>>Avancé>>Modes propres").

Voici le tableau des modes propres.

Un mode dominant est le mode apportant le plus de masse dans une direction considérée. Ici en direction X, il s’agit du mode 1 et en direction Y du mode 2.

Pour mentionner les modes dominants de l’onglet "Signe des combinaisons":

01. Sélectionner une direction.
02. Entrer le numéro du mode dominant.
03. Cliquer sur le bouton "Définir".
04. Répéter la même manipulation pour les autres directions.
