Générer des pondérations lors d'un calcul non-linéaire

Problème

Des hypothèses de comportement non-linéaire (barres ne travaillant qu’en traction ou compression, appuis unidirectionnels) sont détectées sur votre structure et vous ne pouvez donc pas générer de pondérations (combinaisons automatiques).

Solution

Les combinaisons règlementaires (par exemple les pondérations CM66) sont des combinaisons de cas de charges.
Par exemple :

1.33*CP + 1.42*Vent_g/d(+) + 0.71*Neige
1.00*CP + 1.75*Vent_g/d(+) + 0.83*Neige

Lors d'une analyse linéaire, le calcul de ces combinaisons est effectué en post-traitement en utilisant les résultats des cas simples.

Déclarer une barre en "traction" implique que lors du calcul, si un effort de compression est détecté dans cette barre pour un cas donné, alors elle est retirée de la matrice de rigidité et le calcul est réitéré. Le calcul n'est alors plus linéaire mais non-linéaire.
Vous ne pouvez théoriquement pas faire un calcul non-linéaire avec des combinaisons de statique linéaire.
Les pondérations (combinaisons automatiques) sont donc supprimées automatiquement à partir du moment où une hypothèse de comportement non linéaire est détectée.

Néanmoins, il existe une fonction permettant de générer des combinaisons en calcul non-linéaire, chaque combinaison sera alors un cas de charge à part entière.
Pour cela, suivez ces étapes :

1. Dans le menu déroulant Charges, cliquez sur Combinaisons automatiques
2. Cochez "Combinaisons manuelles – génération", cliquez sur le bouton Avancé
3. Vérifiez qu’à l’onglet Cas, tous les cas à prendre en compte sont cochés
4. Vérifiez également qu’à l’onglet Combinaisons, ce que vous voulez prendre en compte est coché (EFF, DEP,…)
5. Vérifiez qu’à l’onglet Relations, pour chaque nature de cas de charge, le symbole du groupe de cas de charges soit dans le cadre de droite
6. Cliquez sur le bouton Suivant, cochez les combinaisons
7. Cliquez sur le bouton Générer pour générer vos combinaisons
8. Calculez votre structure

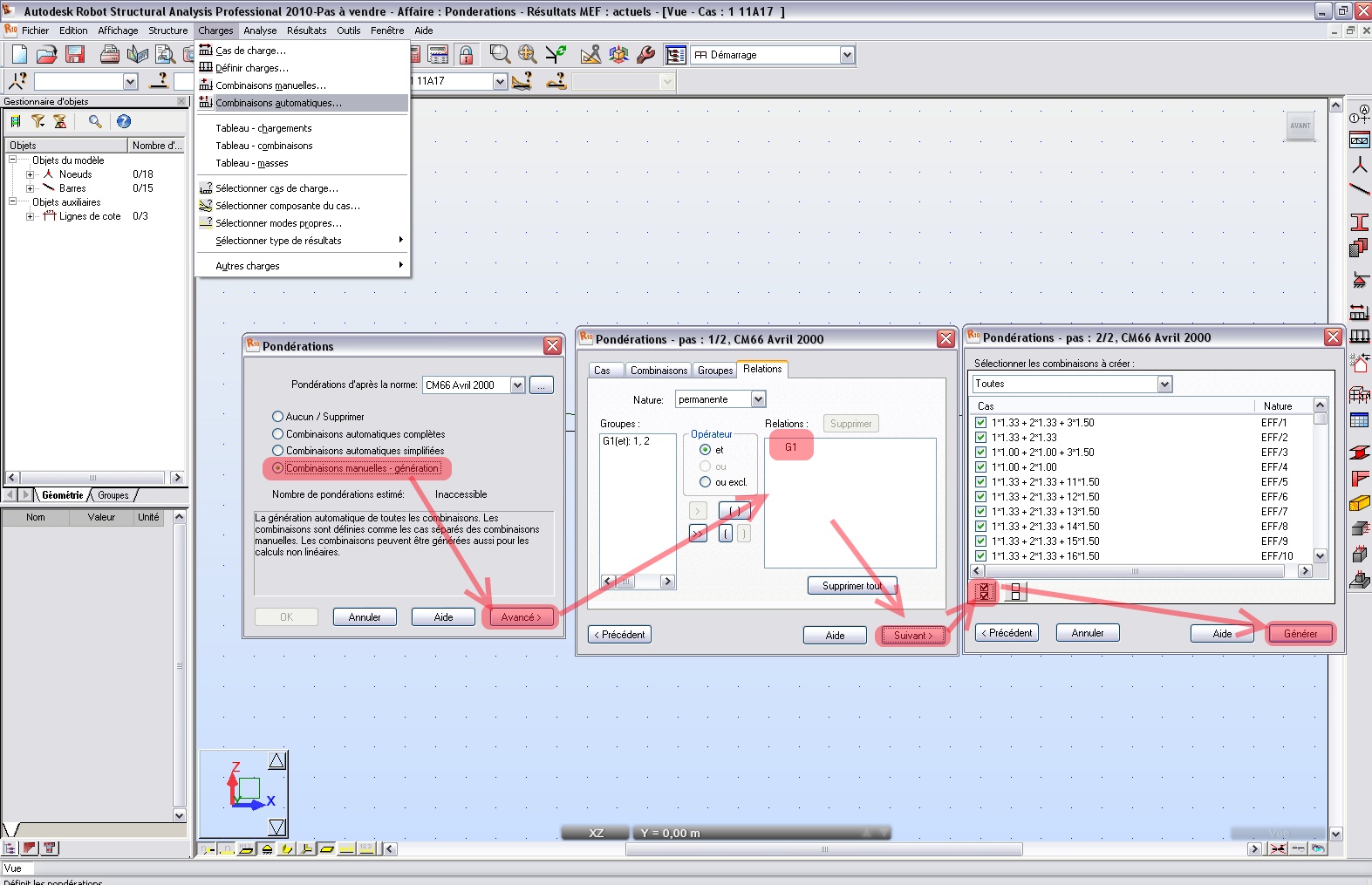

En cliquant sur l'image ci-dessous, vous pourrez visualiser les différentes étapes à effectuer :
